| 타입: | 앵커 볼트, 셀프 드릴링 고정 | 재료: | 335 스틸 |
|---|---|---|---|
| 능력: | 200KN-8000KN | 색: | 고객 기반 |
| 지름: | 25mm-130mm | 길이: | 1m-8m |
| 애플리케이션: | 나의 것은 지원합니다 | ||
| 하이 라이트: | 각자 드릴링 놀이쇠,강철 고정 수나사 |
||
공장 직접 터널 사면 보호 프로젝트 특수 자체 추진 중공 앵커 결합 중공 그라우팅 앵커
앵커볼트(Anchor Bolt)는 구조물이나 지반하중을 안정된 암석에 전달하는 막대를 말한다.
로드, 드릴 비트, 커플링, 플레이트, 그라우팅 스토퍼 및 너트로 구성됩니다.그것은
터널링, 채광, 사면 안정화, 터널 질병 치료 및 지하 공사의 지붕 지지에 널리 사용됩니다.느슨한 지반(점토, 모래 부서지기 쉬운 등)용입니다. 중공 앵커 로드는 고강도의 이음매 없는 튜브로 만들어집니다.
매개변수 및 사양:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 외경(mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| 내경(mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| 극한 부하 용량(kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900년 |
| 항복하중(kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| 인장 강도, Rm(N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 항복 강도, Rp0.2(N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| 무게(kg/m) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16.0 | 19.7 |
| 나사 종류(왼쪽) | ISO10208 | ISO1720 | MAI T76 표준 | |||||
| 강철 등급 | EN10083-1(합금구조강) | |||||||
| 탄소강에 비해 합금 구조강은 높은 부식 방지 능력과 높은 기계적 특성을 가지고 있습니다. | ||||||||
앵커 플레이트
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 치수(mm) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| 두께(mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| 구멍 직경(mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| 무게(KG/PC) | 1.4 | 삼 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
| 형상으로 냉간 변형 | ||||||||
앵커 커플링
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 외경(mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| 길이(mm) | 120 | 145 | 160 또는 190 | 180 | 180 | 200 | 200 | 200 |
| 무게 | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| 기계 가공된 스틸 커플링 미들 스톱 | ||||||||
드릴 비트
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 직경(mm) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
강화 크로스 비트 (전) |
작은 바위가 있는 느슨하거나 중간 조밀한 상태를 위한 강화 크로스 비트. | |||||||
|
텅스텐 크로스 비트 (EXX) |
짝을 위한 연약한 암석을 위한 TC 크로스 비트 | |||||||
|
강화 버튼 비트 (ES) |
바위가 있는 비통합 암석용 경화 부통 비트. | |||||||
|
텅스텐 카본 버튼 비트 (ESS) |
대형 암석용 TC 인서트가 있는 버튼 비트. | |||||||
|
강화된 아치 비트 (EC) |
비응고 토양에 최적화된 형상의 강화 드릴 비트 작은 바위와 함께. |
|||||||
|
텅스텐 카본 아치 비트 (ECC) |
연약하거나 중간 정도의 암석에 최적화된 형상의 TC 드릴 비트. | |||||||
|
강화된 드롭 센터 비트 (아이) |
느슨하거나 중간 밀도의 지반 조건을 위한 강화 크로스 비트 | |||||||
|
TC 드롭 센터 비트 (아이) |
연약하거나 중간 정도의 암석을 위한 TC 드릴 비트. | |||||||
|
주조 클레이 비트 (동) |
매우 부드러운 칼리에서 부드러운 칼리까지 최적화된 형상의 클레이 비트를 주조합니다. | |||||||
| 가공된 스틸 비트 또는 Casring 스틸 비트 | ||||||||
앵커 너트
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 키 크기(mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| 길이(mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| 무게(kg/pc) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
| 가공 강철 너트 또는 주조 강철 너트 | ||||||||
T-나사 앵커 볼트 기술 데이터
| 바 유형 |
외경 (mm) |
내경 (mm) |
교차 구역 (mm2) |
극한 하중 KN |
항복점 KN |
무게 (kg/m) |
실 왼쪽/ 오른손 |
| 11/30 | 30 | 11 | 446 | 320 | 260 | 3.3 | 리프트 또는 오른쪽 |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | 리프트 또는 오른쪽 |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | 리프트 또는 오른쪽 |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | 리프트 또는 오른쪽 |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | 리프트 또는 오른쪽 |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | 리프트 또는 오른쪽 |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | 리프트 또는 오른쪽 |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | 리프트 또는 오른쪽 |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | 리프트 또는 오른쪽 |

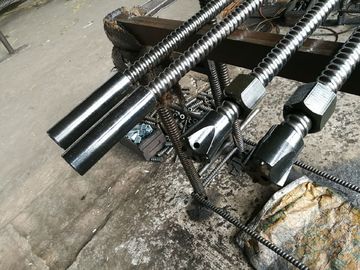

제품 사진:
중공 접지 앵커 볼트의 특징
• 특히 어려운 지반 조건에 적합합니다.
• 드릴링, 타설, 그라우팅을 한번에 할 수 있어 설치율이 높음
작업.
• 셀프 드릴링 시스템은 케이스에 구멍을 뚫을 필요가 없습니다.
• 드릴링과 그라우팅이 동시에 가능한 설치.
• 위쪽으로도 모든 방향으로 쉽게 설치할 수 있습니다.
• 제한된 공간, 높이 및 접근이 어려운 영역에서 작업하기에 적합합니다.
• 간단한 포스트 그라우팅 시스템.• 부식 방지를 위한 용융 아연 도금
터널링 및 지상 공학의 응용
• 방사형 볼팅
• 경사 안정화
• 예측
• 마이크로 인젝션 파일
• 얼굴 안정화
• 임시 지지 앵커
• 포털 준비
• 흙 못 박기
