| 원래 장소: | 중국 |
| 브랜드 이름: | MIROC DTH Rock Drilling Tools |
| 인증: | API |
| 모델 번호: | SD 시리즈 DTH 망치 |
| 최소 주문 수량: | 1개 조각 DTH 망치 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 10-15 일 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 20000 조각 |
| 상품 이름: | DTH 망치 | 시리즈: | SD 시리즈 |
|---|---|---|---|
| 조금 정강이: | SD4 SD5 SD6 SD8 SD10 SD12 | 스레드: | API 3 1/2 '' 등록, API 2 7/8 '' 등록 |
| 지름: | 82mm-275mm | 색: | 녹색, 검은, 오렌지색, 푸른, 금빛 기타 등등. |
| 하이 라이트: | 아래로 구멍 망치,구멍 망치의 아래 |
||

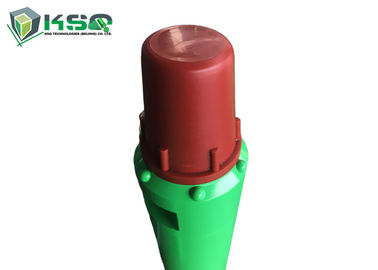

SD 시리즈 DTH 착암기는 공기 분배의 더 믿을 수 있는 높은 기압을 해머
SD(SD4 SD5 SD6 SD8 SD10 SD12) 시리즈 DTH 해머 구조 및 사양:
| 설명 | 무게(kg) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1. 탑 서브 | 6.50 | 15:00 | 20.00 | 41.00 | 59.00 | 70.00 |
| 2. 탑 서브의 O-링 | 0.01 | 0.01 | 0.01 | 0.02 | 0.03 | 0.04 |
| 3.브레이크아웃 링 | 0.01 | - | - | 0.20 | 0.30 | 0.80 |
| 4. 체크 밸브 | 0.42 | 1.00 | 1.00 | 1.50 | 1.40 | 3.00 |
| 5. 봄 | 0.04 | 0.10 | 0.05 | 0.10 | 0.30 | 0.10 |
| 6. 압축 버퍼 | 0.04 | 0.05 | 0.10 | 0.42 | 0.60 | 1.00 |
| 7. 에어 디스트리뷰터 | 2.20 | 3.50 | 5.00 | 12.50 | 11.50 | 20.00 |
| 8. 내부 실린더 | 2.50 | 4.20 | 5.00 | 8.60 | 11시 | 23.00 |
| 9. 피스톤 | 9.00 | 15.50 | 24.00 | 42.00 | 62.00 | 125.00 |
| 10. 외부 실린더 | 15.60 | 25.00 | 35.00 | 65.00 | 110.00 | 170.00 |
| 11. 스톱 링의 O-링 | 0.02 | 0.01 | 0.01 | 0.05 | 0.03 | 0.04 |
| 12. 스톱 링 | 0.20 | 0.50 | 0.50 | 1.20 | 0.60 | 4.80 |
| 13. 가이드 슬리브 | - | - | 1.50 | 3.40 | 4.50 | 18.00 |
| 14. 브레이크아웃 링 | 0.01 | - | - | - | 0.30 | 0.80 |
| 15. 드라이브 척 | 4.00 | 7.50 | 7.50 | 15.50 | 24.00 | 51.00 |
| 16. 드릴 비트 | 9.60 | 15.60 | 25.80 | 37:00 | 115.00 | 120.00 |
SD(SD4 SD5 SD6 SD8 SD10 SD12) 시리즈 DTH 해머 기술 파라미터
| 기술 데이터 | ||||||
| 모델 | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| 길이(비트 제외) | 1084mm | 1175mm | 1261mm | 1463mm | 1502mm | 1880mm |
| 무게(비트 제외) | 40.50kg | 72.50kg | 100.00kg | 192.00kg | 290.00kg | 487.00kg |
| 외경 | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm, φ185mm | φ226mm | φ275mm |
| 비트 생크 | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| 구멍 범위 | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
| 연결 스레드 | API 2 3/8 '' 등록 | API 3 1/2 '' 등록, API 2 7/8 '' 등록 | API 3 1/2 '' 등록 | API 4 1/2 '' 등록 | API 4 1/2 '' 등록, API 6 5/8 '' 등록 | API 6 5/8 '' 등록 |
| 일의 압박감 | 1.2 - 2.0Mpa | 1.3 - 2.3Mpa | 1.5 - 2.5Mpa | 1.5 - 3.0Mpa | 2.0 - 3.5Mpa | 2.0 - 3.5Mpa |
| 17 Bar에서의 충격률 | 27Hz | 25Hz | 23Hz | 20Hz | 18Hz | 16Hz |
| 권장 회전 속도 | 25 - 40 r/min | 30 - 35 r/min | 20 - 30 r/min | 5 - 25r/min | 20 - 30 r/min | 15 - 25 r/min |
| 공기 소비량 | 1.0Mpa: 6m³/분 | 1.0Mpa: 9m³/분 | 1.0Mpa: 10m³/분 | 1.0Mpa: 15m³/분 | 1.0Mpa: 22m³/분 | 1.0Mpa: 30m³/분 |
| 1.8Mpa: 10m³/분 | 1.8Mpa: 15m³/분 | 1.8Mpa: 20m³/분 | 1.8Mpa: 26m³/분 | 1.8Mpa: 40m³/분 | 1.8Mpa: 56m³/분 | |
| 2.4Mpa: 15m³/분 | 2.4Mpa: 23m³/분 | 2.4Mpa: 28.5m³/분 | 2.4Mpa: 34m³/분 | 2.4Mpa: 55m³/분 | 2.4Mpa: 78m³/분 | |
발 밸브가있는 고압 DTH 해머의 특성 :
발 밸브가있는 밸브가없는 고압 DTH 해머의 일종입니다.
밸브리스 공기 분배 해머, 공기 분배의 신뢰성.
좋은 밀봉성, 물에서 망치로 들어가는 물 및 절단은 드릴링이 존재하지 않습니다.
SD 시리즈 DTH 해머 특징:
1. 밸브리스 공기 분배, 더 안정적인.
2. 피스톤의 심플한 디자인.긴 수명.
3. 더 효율적인 에너지 전달, 더 빠른 드릴링 속도, 낮은 공기 소비 및 낮은 오일 소비.
4. 내부 부품이 적고 구조가 간단하고 수명이 길며 모든 부품이 열처리되어 고장이 적고 유지 보수가 쉽습니다.
5. 탑서브와 구동척, 외통이 다단나사로 연결되어 있어 분해가 용이하다.
SD 시리즈 DTH 해머 장점:
1. 간단하고 합리적인 디자인, 조립 및 분해가 쉽고 문제율이 낮습니다.
2. 낮은 공기 소비, 부드러운 드릴링, 최대 충격력, 높은 침투율.
3. 가장 거친 작업 조건에서 긴 수명을 제공하기 위해 모든 해머 부품으로 다중 정밀 열처리.
애플리케이션
모든 작업 조건에 사용 가능, 과부하 및 우물 드릴링 프로젝트에서 고성능
암반 드릴링 도구 브랜드 MIROC®
KSQ Technologies(Beijing) Co.Ltd의 MIROC® Rock Drilling Tools 제품군수년간의 고급 엔지니어링, 정밀 제조 및 고품질 재료 사용에 대한 헌신의 결과입니다.
MIROC® Rock Drilling Tools는 전 세계의 광산, 건설, 터널링 및 채석 프로젝트와 관련된 많은 드릴링 전문가들이 사용합니다.
MIROC® 암석 드릴링 도구에는 다음이 포함됩니다.
회사
KSQ Technologies (Beijing) Co. Ltd.개발, 생산 및 응용 분야에서 탁월한 기술 노하우를 제공합니다.이 회사는 고급 제조 공정을 채택하여 암석 드릴링 액세서리용 고품질 강철 및 텅스텐 카바이드 인서트를 보장합니다.직원은 고객의 드릴링 요구 사항을 이해하고 작업에 적합한 드릴링 도구를 추천할 수 있는 서비스 기술을 보유하고 있습니다.
숙련된 제품 개발자는 맞춤형 도구도 만들 수 있습니다.또한, 회사의 개발 팀은 현장에서 엄격하게 테스트되고 업계 기대 이상으로 성능이 입증된 도구인 혁신적인 제품을 매년 선보입니다.
