원래 장소: | 중국 |
브랜드 이름: | MIROC |
인증: | ISO |
모델 번호: | QL50 DTH 망치 |
최소 주문 수량: | 1 |
---|---|
가격: | negotiation |
포장 세부 사항: | 목판 |
배달 시간: | 25 일 |
지불 조건: | 전신환 또는 L/C (신용장) |
공급 능력: | 달 당 20000개 부분 |
적용 가능한 산업: | 에너지 & 마이닝 | 재료: | 탄소강 |
---|---|---|---|
색: | 녹색이거나 주문 제작됩니다 | 애플리케이션: | 우물, 마이닝, 채석업 |
이름: | DTH는 칩니다 | 용법: | 깊은 구멍 천공 |
하이 라이트: | ql50 고압 d번째 망치,지하 막장 고압 d번째 망치,ql50은 더 홀 망치가 하락합니다 |

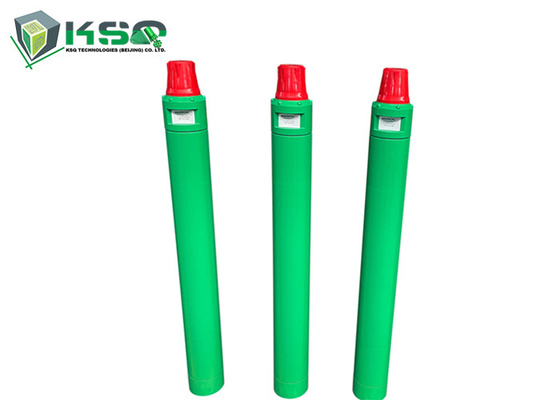

더 홀 망치 지하 막장 탈출 벤치 DTH 해머 드릴링 아래에 있는 QL50 고압
기술
DTH 망치에, 락 굴착 비트는 정강이의 지속이며, 그것을 락 착암기 타격자가 직접적으로 강타합니다. 피스톤이 드릴 비트와 직접 접촉하기 때문에, 약한 에너지는 잃어버립니다. 이것은 구멍 길이에 상관없이 DTH 망치에게 거의 끊임없이 계속되는 침투율을 줍니다.
직경을 꿰뚫는 오우 중소 크기
매체 구멍 길이에 얕아서 구멍을 뚫을 수 있는 저압인 범위에서 오우 작품
상품 이름 | DTH 망치 |
재료 | 불순물 Steel&Tungsten 카바이드 |
사용 | 지하 막장, 우물, 마이닝, 보고 등. |
색 | Green&Others |
열처리 | 가열냉각 |
정강이 시리즈 | DHD, COP, 대표단, SD, DHD, BR, QL, BR, CIR 기타 등등. |
애플리케이션 | 무거운 구조, 철광석 시추, 마이닝, 석유와 가스가 채석합니다 |
홀 | 60-305mm |
사이즈 | 2/3/4/5/6/7/8/9/10/12/14 인치 |
장점 | 고성능과 공장도 가격 |
애플리케이션
오우 지하 막장
오우는 계단식 채굴 작동을 채석합니다
구멍을 뚫는 오우 우물
경쟁 우위
최첨단 CNC 기계류와 열처리를 사용하여 고급강으로부터 제조되고 처리된 오우 주요 망치 요소
상술
블로 튜브로 비트를 활용하기 위한 판막 없는 5 " 망치의 공기 분포 | ||||
제품 구조 | 파트 설명 | 중량(KG) | 부품번호 | |
1 | 탑 서브 | 13.7 | QL50-01 | |
2 | 탑 서브 이 O링 | 0.015 | QL50-02 | |
3 | 탈출 벨소리 | 0.15 | QL50-03 | |
4 | 체크 밸브 | 1 | QL50-04 | |
5 | 봄 | 0.1 | QL50-05 | |
6 | 압축 버퍼 | 0.1 | QL50-06 | |
7 | 공기 배분기 | 3.5 | QL50-07 | |
8 | 내부 실린더 | 4.2 | QL50-08 | |
9 | 피스톤 | 19 | QL50-09 | |
10 | 외부 실린더 | 24.6 | QL50-10 | |
11 | 유도된 소매 | 0.9 | QL50-11 | |
12 | 스톱링 이 O링 | 0.01 | QL50-12 | |
13 | 스톱링 | 0.4 | QL50-13 | |
14 | 전동물개 | 4.6 | QL50-14 | |
15 | 드릴 비트 | QL50-15 | ||
제품 특징 : 어떤 물과 워터렉시스츠 드릴링에서 망치에 들어가는 절단. 애플리케이션 : 알라바마 근무 조건에 이용 가능하, 고성능 오버버든과 우물 굴착 계획에서. |
기술적인 매개 변수 |
|||||||
(비트 없이) 길이 |
(비트 없이) 무게 |
외경 |
정꼬리 |
홀 범위 |
접속 스레드 (탑 서브 드릴 파이프) |
||
1156 밀리미터 |
73.0 킬로그램 |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8 레그 API3 1/2 레그 |
||
동작 압력 |
임펙트율 at17bar (참조) |
속도는 추천했습니다 |
권고된 병력을 철수시키세요 |
참고 공기 consumption(m3/min) |
|||
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
10-25Bar |
26Hz |
30-60rpm |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
분류된 비트의 기술적인 매개 변수 |
||||||||||||
머리 형태 |
머리 형태의 수 |
헤드 직경 (밀리미터) |
부품 번호. |
번호 X 버튼 지름 (밀리미터) |
버튼 각 |
플러싱 홀 Dia의 번호.(밀리미터) |
(Kg에) 짓누르세요 |
|||||
|
|
|
계측기 버튼 |
전면 버튼 |
||||||||
편평면 |
볼록 표면 |
오목한 표면 |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38' |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38' |
2xφ20 |
15.3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38' |
2xφ20 |
15.9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38' |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38' |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38' |
2xφ20 |
16.2 |
큐 : 인도 기한은 어떻습니까?
한 : 지불 :전신환, L/C (신용장), 웨스턴 유니온, 출하 전에 30% 예납 조치 +70% 균형.
Q. 민. 명령
한 : 양 : 1개 부분.
Q.Transportation
한 : DHL / TNT / 페덱스 익스프레스, 공중, 바다, 기차에 의해.
큐 : 할인은 어떻습니까?
한 : 가격은 제품과 발주량을 기반으로 합니다.
큐 : 당신은 샘플 순서를 받아들입니까?
한 : 예 확실히, 세부 사항을 위해 우리에 연락하세요.
큐 : 당신의 애프터 서비스는 어떻습니까?
한 : 제조로서, 우리는 제공하고 모든 문제와 질문을 위한 기술 지원을 장려합니다. 게다가, 우리는 상품이 반환한다고 받아들입니다 또는
품질 문제를 위해 대체하세요.
