제품 상세 정보:
결제 및 배송 조건:
|
유형: | 드릴용 날, dth 망치 | 재료: | 텅스텐 탄화물과 고강도 합금 강철 |
---|---|---|---|
처리: | CNC 맷돌로 갈고 그리고 소유 열처리 | 시리즈: | CIR의 브롬, 순경, DHD의 임무, QL, SD, NUMA |
색상: | 녹색, 파란, 황금 etc. | 충격/분: | 860-1510 |
조금 정강이: | RE054/RE040 | ||
하이 라이트: | 탄화물에 의하여 기울는 드릴용 날,dth 망치 조금 |

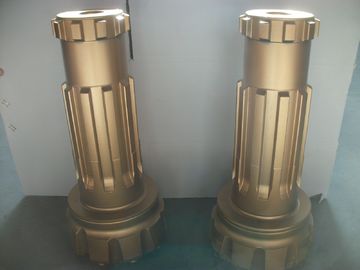

우물/시추공을 위한 반전 순환 DTH 망치를 통해서 RE054/RE040
DTH 훈련에서는, 착암기 조금은 착암기 피스톤이 직접 치는 정강이의 계속입니다. 피스톤이 드릴용 날과의 직접적인 접촉에 있기 때문에, 조금 에너지는 분실됩니다. 이것은 구멍 길이에 관계 없이 거의 일정한 관통율을 교련하는 DTH를 줍니다.
DTH 조금은 그들의 대응 망치도 한 쌍이 됩니다 (드릴 구멍 직경과 스플라인 윤곽에 의하여). 고객은 텅스텐 탄화물 삽입 단면도 (둥글고 탄도, 등등), 얼굴 단면도 (편평한 얼굴, 오목하고, 볼록한, 등등)를 바꾸고는, 그리고 구멍을 내뿜기와 같은 각종 방법에 있는 그들의 DTH 조금을 주문을 받아서 만들 수 있습니다.
• 큰 크기 드릴링 직경에 매체
• 깊은 구멍 길이 교련 가능한 고압 범위에 있는 일
DTH 조금의 신청
• 지하 광업
• 터널을 파기
• 채석장 benching 가동
경쟁 이점
• 고급 텅스텐 탄화물 삽입
• 고급 강철에서 제조되고 최신식 CNC 기계장치 및 열처리를 사용하는 가공되는 조금 몸
DTH 조금의 명세
3" 고압 DTH 조금 | |||||
유형 |
직경 (mm) |
단추 |
내뿜기 구멍 |
||
정면 (No*mm) | 계기 (No.*mm) | ||||
1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
4" 고압 DTH 조금 | |||||
유형 |
직경 (mm) |
단추 |
내뿜기 구멍 |
||
정면 (No*mm) | 계기 (No.*mm) | ||||
1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
5" 고압 DTH 조금 | |||||
유형 |
직경 (mm) |
단추 |
내뿜기 구멍 |
||
정면 (No*mm) | 계기 (No.*mm) | ||||
1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
6" 고압 DTH 조금 | |||||
유형 |
직경 (mm) |
단추 |
내뿜기 구멍 |
||
정면 (No*mm) | 계기 (No.*mm) | ||||
1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
8" 고압 DTH 조금 | |||||
유형 |
직경 (mm) |
단추 |
내뿜기 구멍 |
||
정면 (No*mm) | 계기 (No.*mm) | ||||
1 |
DHD380/SD8 /QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 |
명세 DTH 망치
중간 압력 DTH 망치 |
모형 |
교련 직경 (mm) |
망치 길이 (mm) |
외부 직경 (mm) |
일 압력 (Mpa) |
공기 소비 (m3/min) |
토크 (N.m) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0.8 - 1.2 |
6 |
180 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0.8 - 1.2 |
11 |
300 |
고압 DTH 망치 |
모형 |
교련 직경 (mm) |
망치 길이 (mm) |
외부 직경 (mm) |
일 압력 (Mpa) |
공기 소비 (m3/min) |
토크 (N.m) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
3 |
DTH340 |
ø105 - 130 |
1052년 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
4 |
DTH345 |
ø105 - 130 |
1034년 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
능률적인 최고 압력 DTH 망치 |
생산품 부호 그리고 적요 묘사 |
교련 직경 (mm) |
망치 길이 (mm) |
외부 직경 (mm) |
일 압력 (Mpa) |
공기 소비 (m3/min) |
토크 (N.m) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0.8 - 2.1 |
3 - 12 |
402 |
2 |
DTH450 |
ø130 - 152 |
1087년 |
ø118 |
0.8 - 2.1 |
3 - 14 |
840 |
3 |
DTH460 |
ø165 - 216 |
1076년 |
ø146 |
0.8 - 2.1 |
6.8 - 20 |
980 |
4 |
DTH480 |
ø203 - 254 |
1450년 |
ø181 |
0.8 - 2.1 |
9.6 - 24.8 |
1870년 |
반전을 통해 순환 DTH 망치 |
모형 |
교련 직경 (mm) |
망치 길이 (mm) |
외부 직경 (mm) |
일 압력 (Mpa) |
공기 소비 (m3/min) |
토크 (N.m) |
1 |
DTHF335 |
ø90 - 105 |
1143년 |
ø85 |
0.7 - 2.1 |
4.2 - 11.7 |
475 |
2 |
DTHF345 |
ø110 - 130 |
1281년 |
ø105 |
0.7 - 2.1 |
5.7 - 14.2 |
600 |
3 |
DTHF355 |
ø135 - 155 |
1292년 |
ø124 |
0.8 - 2.1 |
6.5 - 19.3 |
791 |
4 |
DTHF365 |
ø160 - 200 |
1345년 |
ø154 |
0.8 - 2.1 |
9 - 18 |
950 |
5 |
DTHF385 |
ø200 - 254 |
1578년 |
ø190 |
0.8 - 2.1 |
12 - 30.8 |
1040년 |
6 |
DTHF3105 |
ø254 - 311 |
1440년 |
ø250 |
0.8 - 2.4 |
15 - 34 |
1260년 |
7 |
DTHF3125 |
ø311 - 360 |
1430년 |
ø270 |
0.8 - 2.4 |
20 - 37.8 |
1250년 |
