T73-130mm/R38-76mm 자기 굴착 앵커 볼트 굴착

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	MIROC
인증:	ISO
모델 번호:	T73-130mm/R38-76mm

결제 및 배송 조건:

최소 주문 수량:	1
배달 시간:	20-30
공급 능력:	3000

접촉

상세 제품 설명

재료:	고강도 합금 강철	지름(MM):	42/51//76/90/100/110/115/130/150/160/180/200
실:	왼쪽/오른쪽	사양:	R25/R32/R38/R51/T30/T40/T53/T76/T103
표면 처리:	Hot-DIP 아연도금	목:	자체 드릴링 앵커 바
강조하다:	자기 굴착 앵커 볼트 비트 , T73-130mm 바위 드릴 비트 , R38-76mm 앵커 볼트 드릴

T73-130mm/R38-76mm 자기 굴착 앵커 볼트 굴착

제품 설명

자기 뚫기 앵커는 느슨하고 깨진 토양에서 구멍을 파는 것이 어려운 문제를 극복 할 수 있습니다. 그것은 옆 경사도의 안정화를 실현 할 수 있습니다.

T73 자기 추진 볼트는 고정 효과를 달성하기 위해 드릴링 도중 접합을 위해 접합 기계에 연결 될 수 있습니다.건설 효율은 일반 홀 볼트보다 높습니다, 그리고 부러지고 형성하기 어려운 주변 암석에 적합합니다.
건설 도중에는 껍질 벽 보호가 필요하지 않으며, 이는 건설 효율을 크게 향상시키고 건설 기간을 단축하고 프로젝트의 전체 비용을 줄일 수 있습니다.
홀보트 보디는 연결 수갑을 통해 임의로 절단 및 길게 할 수 있습니다. 따라서 큰 장비가 들어갈 수 없는 좁은 공간에서도 자동 볼트를 만들 수 있습니다.
일반적인 굴착 파이프와 비교하면 T73 자기 추진 볼트는 다양한 굴착 빗으로 장착되어 있습니다.건설 중에 다른 암석층과 토양의 특성에 따라 선택할 수 있습니다., 이는 굴착 효율을 향상시킬 수 있습니다.

특징

그것은 우수한 자기 굴착 홀 앵커 볼트를 채택, 전체 볼트는 강한 강도를 가지고 있습니다.
응용 범위는 넓습니다.
조작에 편리합니다.

홀 앵커 바

크기	오터 다이아	내면 디아.	최종 부하 (kN)	양력 부하 (kN)	무게 (kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

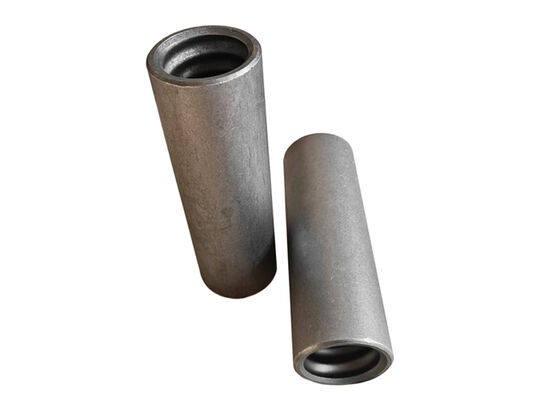

접착기

크기	오터 다이아	길이 (mm)	무게 (kg/pc)	참고:
SST73	89	235	3.82	밀폐 구조로
	95	245	5.70

구형 목걸이 견과류

크기	키 크기 (mm)	길이 (mm)	무게 (kg/pc)
SET73	95	70	1.90

평면판

크기	크기 (mm)	두께 (mm)	홀 디아	무게 (kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

센트리라이저

크기	오터 다이아	길이 (mm)	무게 (kg/pc)
SET73	130	65	1.08

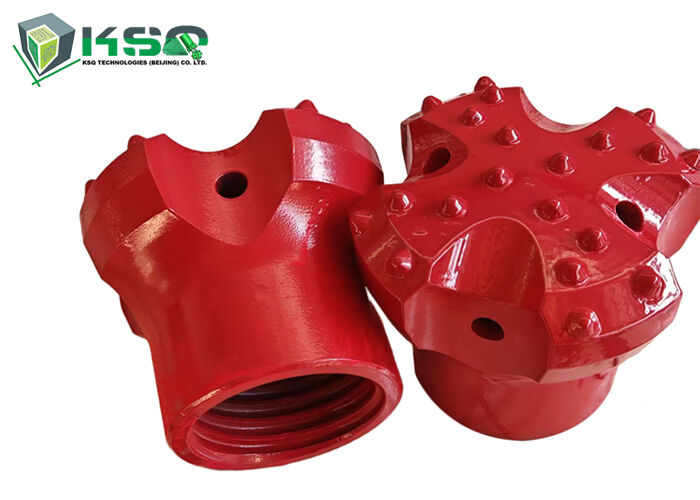

빗자루

크기	오터 다이아	무게 (kg/pc)	적용 범위 (자문)
EX			모래, 채식, 자갈
SST73/130	130	4.00
SST73/175	175	6.80
EXX			더 부드러운 퇴적 암석, 예를 들어 마르스, 진흙석, 석회석
SST73/130	130	4.00
클레이 비트			점토, 부드러운 토양, 마르스, 느슨한 모래 또는 자갈
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			기온이 강한 바위, 돌 벽, 폐허
SST73/130	130	4.70

1뚫기 준비

굴착 각도, 길이, 매일 혼합 비율 및 굴착 조각의 선택은 암석 형성에 따라 결정되어야 합니다. 대부분의 터널 앞지르는 51와 76의 자동 볼트를 사용합니다.지형 및 지질 조건에 따라 바위 드릴의 굴착 각도를 조정.

2뚫고 닦는

자기 뚫기 앵커 볼트가 길고 짝이 필요하면, 드릴 비트 앵커 막대기의 첫 번째 섹션의 앞 끝에 배치되어야 합니다.그리고 막대기 몸의 꼬리 끝은 회전 접착기를 통해 접착 기계에 연결되어야뚫어질 때, 부착을 수행하고, 매립물은 구멍과 바위 질량의 균열에 압축되어 바위 질량을 통합하고 깊은 안정적인 바위 질량에 머물러 있습니다.그리고 매료가 굳어질 때 안정적인 층과 결합합니다..

3앵커 막대기 연결 길이

앵커 바드의 첫 번째 섹션에 30cm 남아있을 때, 구멍을 멈추고, 앵커 바드의 이전 섹션의 꼬리에 인공 윤활유로 연결 수갑을 넣어,그 다음 앵커 막대기의 두 번째 섹션을 연결, 그리고 계속, 구멍이 설계 길이에 도달 할 때까지. 구멍의 끝에서, 앵커 막대는 적어도 10cm 노출,아치 된 뒷판과 공 견과류를 설치하는 데 적합합니다..

4- 당기 테스트

자동 보틀의 건설 후, 보틀의 당기는 힘 값 테스트를 수행하여 설계된 당기는 힘 값을 충족하는지 확인해야 합니다.운영 구역에 있는 300개의 볼트마다, 적어도 3개의 볼트가 추출력 테스트를 위해 무작위로 확인되어야 설계 효과가 예상 요구 사항을 충족하는지 확인합니다. 위의 것은 돌 층을 가로질러 터널을 어떻게 지원해야 하는지에 대한 질문에 대한 답입니다. 지원의 품질은 터널 건설의 안전성에 영향을 미칩니다.풍부한 성공적인 지원 사례와 풍부한 건설 사례 검증을 가진 지원 자료를 채택해야합니다.

KSQ에서 생산하는 셀프 드링 앵커 볼트는 많은 터널 응용 사례를 가지고 있으며 고객에게 완전한 솔루션을 제공할 수 있습니다. 문의하면 환영합니다.
